VERschlossene Batterien (VRLA)

Blei-Batterien als verschlossene Bauform (VRLA, engl.: valve-regulated lead-acid battery „ventilgeregelte Blei-Säure-Batterie“) mit in Vlies oder Gel gebundenem Elektrolyt. Empfohlener Betriebsbereich: +10°C bis +30°C (Vorzugswert 20°C).

Verschlossene VRLA Batterien nehmen den größten Teil der am Markt verfügbaren Batterien ein. Durch die verschlossene Bauweise mit Überdruckventilen ist ein Nachfüllen von Wasser nicht möglich (wartungsfrei hinsichtlich des Wassernachfüllens). Dank des eingebauten Glasfaservlieses bzw. des in Gel gebundenem Elektrolyten sind diese Batterien gegen Auslaufen des Elektrolytes gesichert. Dies ermöglicht vielfältige Aufstellmöglichkeiten und gilt beim Transport daher nicht als Gefahrgut. Größtenteils sind auch Einbaulagen auf der Seite liegend oder hochkant möglich.

Die mögliche Gebrauchsdauer wird bei den meisten VRLA-Batterien nach EUROBAT 2015 in verschiedene Kategorien (Design-Life) eingeteilt. Diese werden unter Laborbedingungen ermittelt und sind für die Praxis daher nur als Anhaltswert zu verstehen.

AGM-Blockbatterien

Universelle „Absorbent Glass Mat“ (AGM) Blockbatterien mit im Vlies gebundenem Elektrolyt. AGM-Batterien sind sowohl für Langzeit-Entladungen, als auch für kurzzeitige Hochstrom-Entladungen, wie z.B. USV-Anlagen oder Starten von Aggregaten, geeignet.

AGM-Blockbatterien Design-Life 12+ Jahre

Gemäß DIN VDE 0558-507 dürfen Batterien mit einer Gebrauchsdauer ≥ 12 Jahre auch für BSV-Anlagen verwendet werden. In der Regel haben diese Blockbatterien Spannungen von 6V bzw. 12V, teilweise sind auch 4V-Blöcke und 2V-Zellen verfügbar.

Design-Life nach EUROBAT 2015 „Very Long Life“ 12+ Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten für 6V/12V-Blöcke von 45Ah bis 200Ah,
als 2V-Zellen bis 1000Ah
Empfohlene Entladezeiten: wenige Sekunden bis 10h
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: Telekommunikation, Energieversorgungsanlagen, Schaltanlagen, Sicherheitslichtanlagen, BSV-Anlagen, USV-Anlagen, teilweise Starten von Aggregaten

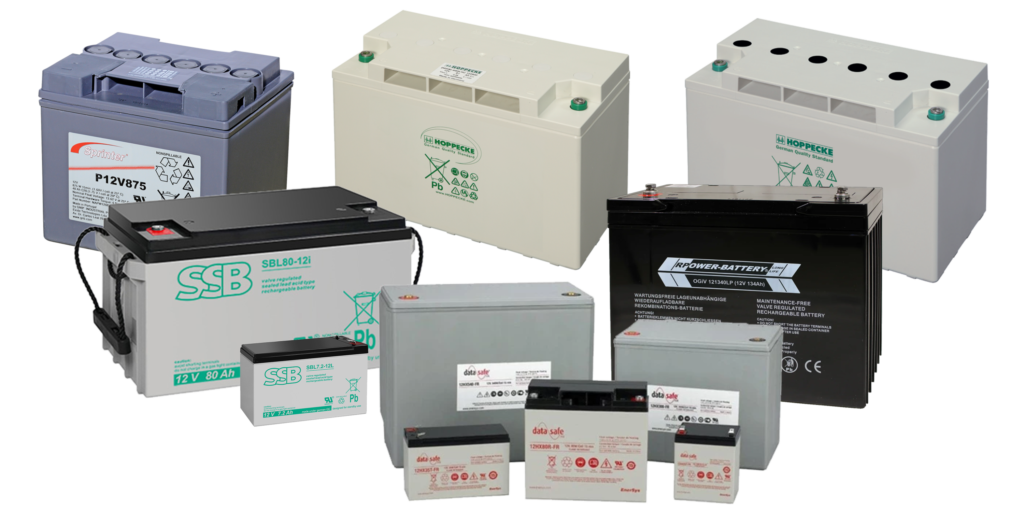

AGM-Blockbatterien Design-Life 10-12 Jahre

Gemäß EN 50171 dürfen Batterien mit einer Lebensdauererwartung ≥ 10 Jahre für zentrale Sicherheitsstromversorgungen (CPS + LPS) wie z.B. Sicherheitslichtanlagen eingesetzt werden. Übliche Spannungen sind 12V-Blockbatterien, teilweise auch 6V.

Design-Life nach EUROBAT 2015 „Long Life“ 10-12 Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten von 5Ah bis 250Ah.
Empfohlene Entladezeiten: wenige Sekunden bis 10h
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: Telekommunikation, Schaltanlagen, Sicherheitslichtanlagen, USV-Anlagen, Kleingeräte

AGM-Blockbatterien Design-Life 6-9 Jahre

Geeignet für viele Arten von Anwendungen wie z.B. USV-Anlagen, Alarmanlagen, Brandmeldeanlagen und viele Kleingeräte. Gemäß EN 50171 dürfen Batterien mit einer Lebensdauererwartung ≥ 5 Jahre für Sicherheitsstromversorgungen mit Leistungsbegrenzung (LPS) verwendet werden. Teilweise sind diese mit VdS-Zertifizierung erhältlich. Diese Batterien spielen eine eher untergordnete Rolle, da 10-12 jahres Batterien meist kaum teurer sind.

Design-Life nach EUROBAT 2015 „Standard Commercial“ 3-5 Jahre bzw. „General Purpose“ 6-9 Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten von 1,2Ah bis 65Ah.
Empfohlene Entladezeiten: eher Kurzzeitentladungen bis wenige Stunden
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: USV-Anlagen, Alarm- und Brandmeldeanlagen, Kleingeräte

AGM-Blockbatterien Design-Life 3-5 Jahre

Geeignet für viele Arten von Anwendungen wie z.B. USV-Anlagen, Alarmanlagen, Brandmeldeanlagen und viele Kleingeräte. Vielfach sind diese mit VdS-Zertifizierung erhältlich, so dass diese z.B. in Alarm- und Brandmeldeanlagen eingesetzt werden können. Gemäß VdS-Richtlinie 2095 (Abschnitt 6.2.8) ist ein Batteriewechsel alle 4 Jahre z.B. für Brandmeldeanlagen vorgechrieben. Batterien dieser Kategorie werden auch sehr oft als Erstausrüstung für kleinere USV-Anlagen eingesetzt.

Design-Life nach EUROBAT 2015 „Standard Commercial“ 3-5 Jahre bzw. „General Purpose“ 6-9 Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten von 1,2Ah bis 65Ah.
Empfohlene Entladezeiten: eher Kurzzeitentladungen bis wenige Stunden
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: USV-Anlagen, Alarm- und Brandmeldeanlagen, Kleingeräte

Gel-Blockbatterien

Universelle Blockbatterien mit in Gel (Kieselsäure) gebundenem Elektrolyt. Gegenüber AGM-Batterien besser geeignet für längere Entladungen. Im Vergleich zu AGM, wegen des höheren Innenwiderstandes, nicht so sehr geeignet für kurze Hochstromentladungen.

Gel-Blockbatterien Design-Life 12+ Jahre

Universelle Blockbatterien mit in Gel gebundenem Elektrolyt. Geeignet für längere Entladungen wie z.B. Energieversorgungsanlagen, Schaltanlagen und Sicherheitslichtanlagen.

Design-Life nach EUROBAT 2015 „Very Long Life“ 12+ Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten von 5Ah bis 180Ah.
Empfohlene Entladezeiten: 5 Minuten bis 20h
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: Telekommunikation, Schaltanlagen, Sicherheitslichtanlagen, Kleingeräte

Gel-Blockbatterien Design-Life 10-12 Jahre

Universelle Blockbatterien mit in Gel gebundenem Elektrolyt. Geeignet für längere Entladungen wie z.B. Energieversorgungsanlagen, Schaltanlagen und Sicherheitslichtanlagen. Teilweise auch mit VdS-Zertifizierung.

Design-Life nach EUROBAT 2015 „Long Life“ 10-12 Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten von 1,2Ah bis 200Ah.
Empfohlene Entladezeiten: 5 Minuten bis 20h
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: Telekommunikation, Schaltanlagen, Sicherheitslichtanlagen, Kleingeräte

OPzV-Batterien

Blei-Batterien mit Röhrchenplatte nach DIN 40742 (Blöcke) und DIN 40744 (Zellen), vorwiegend für ortsfeste Anwendungen. Der Elektrolyt ist in Gel gebunden. Verfügbar in Ausführungen als 6V/12V-Blockbatterie und für Kapazitäten (C10) ab 200 Ah auch als 2V-Zelle. Durch die Konstruktion der Platten haben diese Batterien in der Regel eine sehr lange Gebrauchsdauer. OPzV-Batterien sind optimal für längere Entladezeiten geeignet.

Design-Life (bei 20°C):
OPzV-Block bis zu 15 Jahre
OPzV-Zelle bis zu 20 Jahre
Kapazitäten:
OPzV-Block 50-300 Ah
OPzV-Zelle 200 Ah bis zu ≥3000 Ah
empfohlene Entladezeiten: ≥1 h
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: Energieversorgungsanlagen, BSV-Anlagen für 230V und OP-Licht, Telekommunikationseinrichtungen

Frontterminal-Batterien

Bei dieser Bauart befinden sich die Pole auf der schmalen Frontseite und ermöglichen so eine extrem platzsparende Aufstellung. Bei einer Frontterminal-Batterie sind die Anschlüsse nach vorne geführt und bei einer Topterminal-Batterie an der Front oben. Durch diese Anordnung der Pole liegen die Anschlüsse vorne und sind damit für Mess- und Wartungszwecke sehr gut erreichbar. Speziell bei Batterieschränken mit geringem Freiraum ist dies von Vorteil.

Die übliche Konstruktion dieser Batterieblöcke ist AGM (in Vlies gebundener Elektrolyt). Das Design-Life nach EUROBAT ist üblicherweise „Very Long Life“ mit 12+ Jahren. In Versionen mit Reinbleiausführung der Platten ist eine Lebensdauer von bis zu 15 Jahren möglich.

Design-Life nach EUROBAT 2015 „Long Life“ 10-12 Jahre bzw. meistens „Very Long Life“ 12+ Jahre (bei 20°C und 80% Restkapazität).
Übliche Kapazitäten von 30Ah bis 190Ah.
Empfohlene Entladezeiten: alle
Umgebungstemperaturen: +10°C bis +30°C, empfohlen: 20°C
Typische Anwendungen: Telekommunikation, Energieversorgungsanlagen, Schaltanlagen, Sicherheitslichtanlagen, BSV-Anlagen, USV-Anlagen, teilweise Starten von Aggregaten

Reinblei-Batterien

Bei Reinblei-Batterien wird die positive Platte als Reinbleigitter hergestellt. Anders als bei herkömmlichen Bauarten wird die Platte gewalzt und nicht gegossen. Durch das Material Reinblei in Verbindung mit dem Fertigungsprozess entsteht eine Batterie, die wesentlich unempfindlicher ist gegen Korrosion und somit langlebiger.

Die übliche Konstruktion dieser Batterieblöcke ist AGM (in Vlies gebundener Elektrolyt). Das Design-Life nach EUROBAT ist „Very Long Life“ mit 12+ Jahren. Nach Angabe der Hersteller ist eine Lebensdauer von bis zu 15 Jahren möglich.

Reinblei-Batterien sind auch für einen größeren Temperaturbereich von -40°C bis +50°C nutzbar. Hierfür sind teilweise Ausführungen mit Metallverstärkung lieferbar. Allerdings sollten extreme Temperaturen nicht der Dauerzustand sein.

Design-Life nach EUROBAT 2015 „Very Long Life“ 12+ Jahre (bei 20°C und 80% Restkapazität), Lt. Herstellerangaben bis zu 15 Jahre.
Lagerung: bis zu 2 Jahre ohne Nachladung
Übliche Kapazitäten von 30Ah bis 900Ah.
Empfohlene Entladezeiten: alle
Umgebungstemperaturen: -40°C bis +50°C, empfohlen: 20°C
Typische Anwendungen: Telekommunikation, Energieversorgungsanlagen, Schaltanlagen, Sicherheitslichtanlagen, BSV-Anlagen, USV-Anlagen, Starten von Aggregaten

Batterien für erhöhte Umgebungstemperaturen

Einige Hersteller bieten auch AGM-Batterien für dauerhaft erhöhte Umgebungstemperaturen an. Die Batterieblöcke sind konstruktiv optimiert, so dass sie auch bei höheren Umgebungstemperaturen, wenn auch mit verringerter Gebrauchsdauer, zuverlässig funktionieren. Der Temperaturbereich geht dabei von -40°C bis +55°C, teilweise sogar bis +65°C. Bei einer permanenten Umgebungstemperatur von +35°C werden teilweise Gebrauchsdauern von immer noch 10 Jahren erreicht (Design-Life bei 20°C ist 15 Jahre).

Design-Life nach EUROBAT 2015 „Very Long Life“ 12+ Jahre (bei 20°C und 80% Restkapazität), Lt. Herstellerangaben bis zu 15 Jahre.
Lagerung: bis zu 2 Jahre ohne Nachladung
Bauart und Kapazitäten: meist Frontterminal von 80Ah bis 170Ah.
Empfohlene Entladezeiten: alle
Umgebungstemperaturen: -40°C bis +55°C
Typische Anwendungen: Telekommunikation, Datenzentren (USV-Anlagen), Starten von Aggregaten
